# 图像增强技术
# 5 空间域增强——图像平滑
图像平滑也称为图像去噪,是为了抑制图像噪声改善图像质量进行的处理。
几种空间域的图像平滑方法：
- 邻域平均法
- 超限像素平滑法
- 由选择包边缘平滑法
- 中值滤波法
# 邻域平均法
直接在空间域上进行平滑处理。
思想：假设图像由灰度恒定的小块组成，相邻的像素之间存在很高的相关性，而噪声则是统计独立的。所以可以用邻域内各像素的灰度平均值代替原来的灰度值，实现图像的平滑。
原图像为N×N大小的f(i,j)，平滑后的图像为g(x,y),则
g(x,y)=M1i,j∈s∑f(i,j)其中s为邻域矩阵，M为邻域矩阵的像素个数。

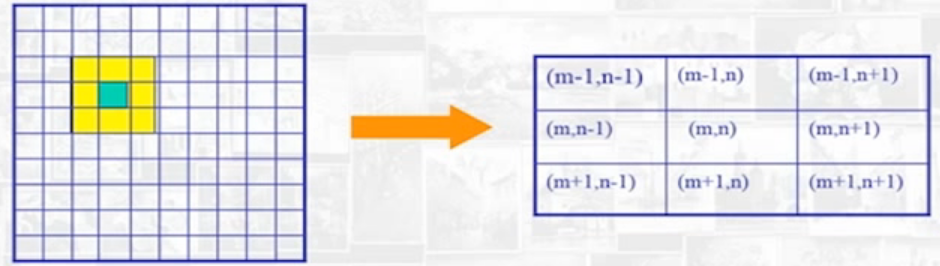

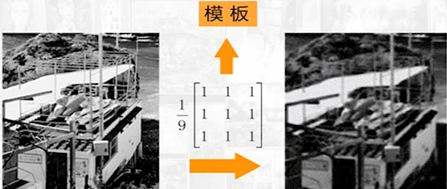

若为3×3的邻域平均法，对像素 (m,n)，其领域像素如图中黄色所示
- 则相当于用矩阵A与图像f(m,n)进行卷积，其中
Ag(m,n)=91⎣⎢⎡111111111⎦⎥⎤=91i∈Z∑j∈Z∑f(m+i,n+j)我们假设图像中的噪声是随机不相关的加性噪声，窗口内各点的噪声是独立同分布的，经过平滑后，信号与噪声的方差比可望提高M倍。
优点：算法简单。

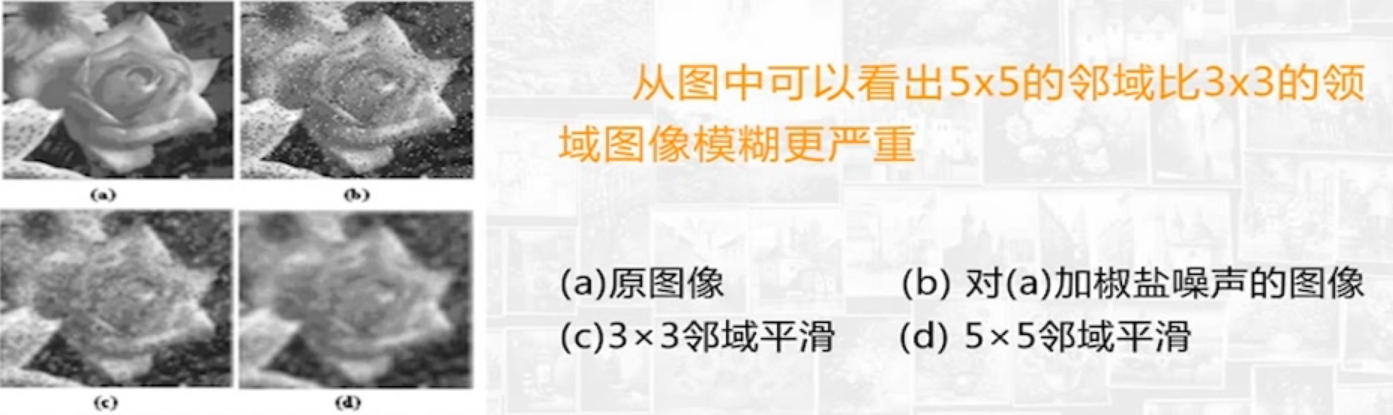

缺点：在降低噪声的同时会使得图像产生模糊，特别是在边缘和细节处，而且邻域越大，去噪能力增强的同时模糊程度越严重。
为了客服简单局部平均法的缺点，目前提出了许多保边缘、细节的局部平滑算法,如超限像素平滑法。
# 超限像素平滑法

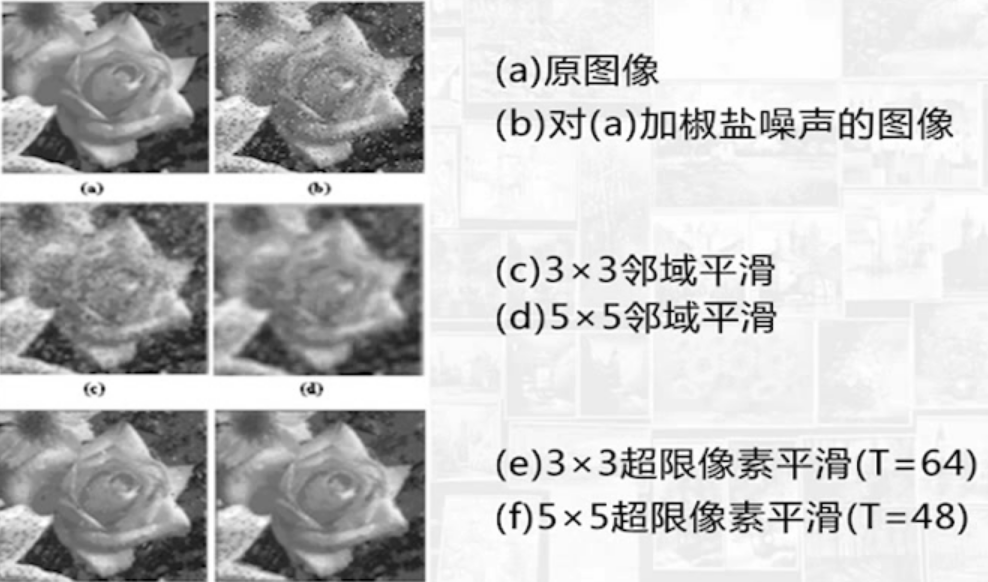

对邻域平均法稍加改进，把f(x,y)和邻域平均得到的g(x,y)值做一个差的绝对值，再与选定的阈值做比较，用比较的结果决定(x,y)位置的灰度值g′(x,y):
g′(x,y)=⎩⎪⎨⎪⎧g(x,y),∣f(x,y)−g(x,y)∣≥Tf(x,y),∣f(x,y)−g(x,y)∣≤T特点：
- 能有效抑制椒盐噪声
- 能较好的保护微小灰度差的细节和纹理。
同局部平滑法相比，超限像元平滑法去椒盐噪声的效果更好。而且可以保护有微小灰度差的细节和纹理。
# 有选择保边缘平滑法

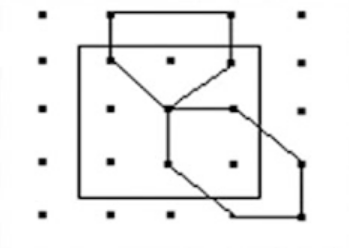

- 对图像上任一像素x,y的5×5邻域，采用9个掩模，包括3×3,4个五边形，4个六边形。
- 计算对应各个掩模覆盖的9种组合各自所包含数据的均值和方差，对方差进行排序，最小方差所对应的掩模区的灰度均值就是像素(x,y)的输出值。
- 这种方法用方差 来测度区域的灰度均匀性
- 如果区域含有尖锐的边缘，灰度方差就会很大
- 如果区域不含边缘或灰度均匀，方差就小
- 故最小方差所对应的区域就是灰度最均匀的区域
- 这种平滑方法既能消除噪声，由不会破坏区域边界的细节。
- 五边形和六边形在(x,y)处都有锐角，即便像素(x,y)位于一个复杂形状区域的锐角处，也能找到均匀的区域。从而在平滑时既不会使得尖锐边缘模糊，也不会破坏边缘形状。
# 中值滤波法
- 用一个滑动窗口,对窗口内的像素灰度值排序，用中值代替窗口中心像素的灰度值，是一种非线性的图像平滑法。

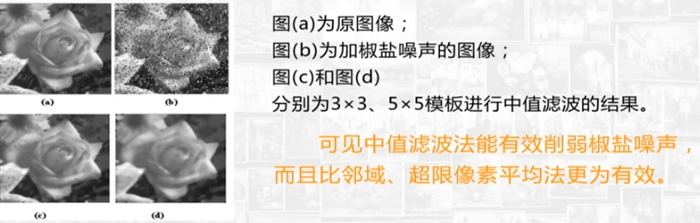

- 中值滤波法对脉冲干扰及椒盐噪声的抑制效果很好，在抑制随机噪声的同时,还能够保护边缘少受模糊。
- 但对点、线细节较多的图像不太适合。
- 最重要的环节：选择窗口尺寸的大小
- 通常很难事先就确定出最佳的窗口尺寸，需要通过从小窗口到大窗口的中值滤波试验，再从中选取最合适的窗口。
- 离散阶跃信号、斜升信号没有受到影响。
- 离散三角信号的顶部则变平了。对于离散的脉冲信号，当连续出现的次数小于窗口尺寸的一半时，将被抑制掉。否则将不受影响。

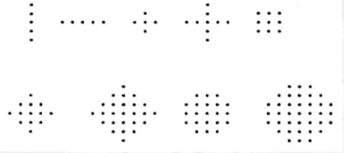

二维中值滤波器的窗口形状可以有很多种，如线状，方形，十字行形，圆形，菱形等。
- 方形或圆形适宜于外轮廓线较长的物体图像；
- 十字形窗口对有尖顶角状的图像效果好。
# 6 空间域增强——图像锐化
- 锐化的目的是增强图像的边缘或轮廓。
- 图像的平滑是通过积分过程使图像边缘模糊，而图像锐化是通过微分过程使图像边缘突出、清晰。
- 锐化提高图像的高频分量，增加灰度反差增强图像的边缘和轮廓，以便后期图像识别。
最常使用的图像锐化法-梯度法
# 1. 一阶导数法--梯度法
对于左图，左侧的边是正的（由暗到亮），右侧的边是负的（由亮到暗）。对于右图，结论相反。常数部分为零。
# 梯度算子 Gradient operators
- 图像f(x,y)在(x,y)处的梯度为
- 梯度是一个具有大小和方向的矢量。
- 梯度的方向就是函数f(x,y)在(x,y)处最大变化率的方向。

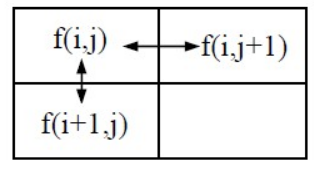

# 梯度算子（水平垂直的差分法）
对于离散图像出来说，经常用梯度的大小，来表示“梯度”，所以上式的一阶偏导可以用一阶差分来近似表示，即
fx′=f(x+1,y)−f(x,y)fy′=f(x,y+1)−f(x,y)

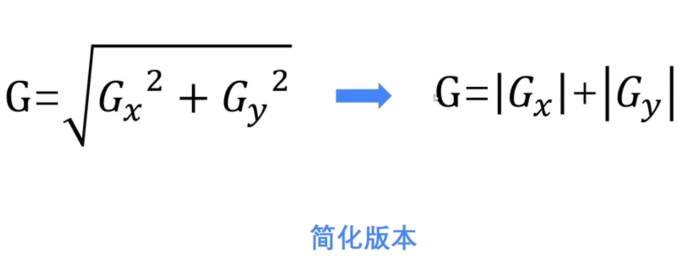

为了简化梯度的计算，通常使用
grad(x,y)=max(∣fx′∣,∣fy′∣)grad(x,y)=∣fx′∣+∣fy′∣对应的梯度算子（滤波模板形式）为:
[−1,1]or[−1,1]T
除了梯度算子以外，还有Roberts,Prewitt和Soble算子也可以用来计算梯度，增强边缘。

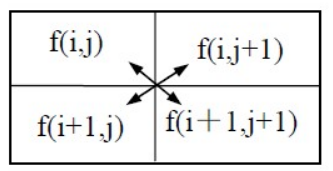

# Roberts算子（对角相差的差分法）
差分计算式为fx′=∣f(x+1,y+1)−f(x,y)∣,fy′=∣f(x+1,y)−f(x,y+1)∣
对应的算子为
其中左侧对接近45°的边缘有较强响应，右侧对接近-45°的边缘有较强响应。
imgPath = 'E:\opencv_pic\src_pic\pic6.bmp';
img = imread(imgPath);
img=rgb2gray(img);
w1 =[-1,0; 0,1];
w2 =[0,-1; 1, 0];
G1=imfilter(img, w1, 'corr', 'replicate');
G2=imfilter(img, w2, 'corr', 'replicate');
G=abs(G1)+abs(G2);
subplot(2,2,1),imshow(img), title('原始图像');
subplot(2,2,2),imshow(abs(G1)), title('w1图像');
subplot(2,2,3),imshow(abs(G2)),title('w2滤波');
subplot(2,2,4),imshow(G),title('Robert交叉梯度图像');
2
3
4
5
6
7
8
9
10
11
12
13
# Prewitt算子
加大了边缘增强算子的模板大小，由2×2扩大到3×3
目的：在边缘锐化的同时减少噪声的影响。而梯度算子和Roberts算子均不能避免噪声影响

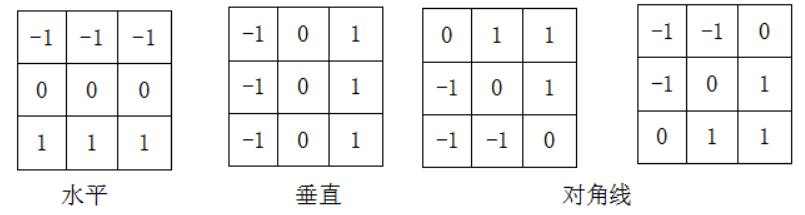

Prewitt算子的矩阵形式是:
⎣⎢⎡−1−1−1000111⎦⎥⎤and⎣⎢⎡−101−101−101⎦⎥⎤
# Sobel算子（对4领域采用带权方法计算）
Sobel算子是在Prewitt算子的基础上改进的，在中心系数上使用一个权值2，相比较Prewitt算子，Sobel模板能够较好的抑制（平滑）噪声。但检测边缘较宽

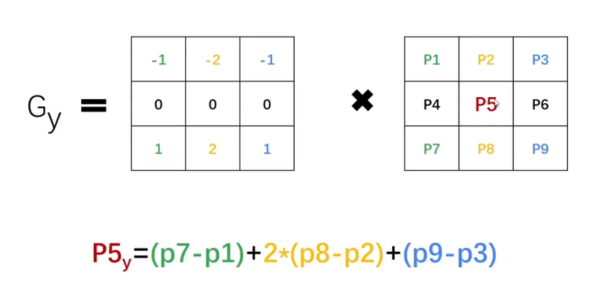

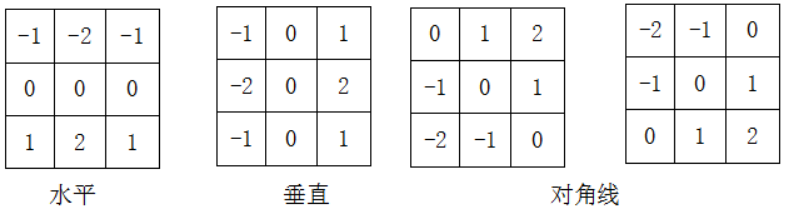

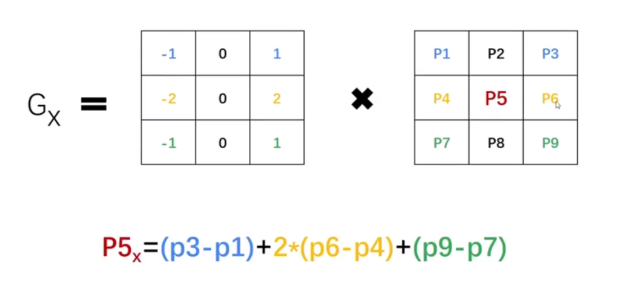

Sobel算子的矩阵形式是(对4邻域的权重加大了):
| 计算公式（垂直） | 计算公式（水平） |
|---|---|
 |  |

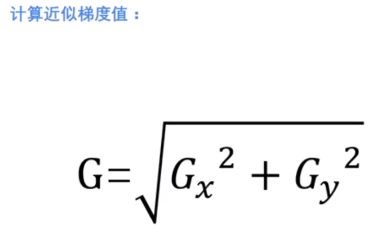

# 计算近似梯度值
imgPath = 'E:\opencv_pic\src_pic\pic6.bmp';
img = imread(imgPath);
img=rgb2gray(img);
w1 =[-1,-2,-1; 0,0,0; 1,2, 1];
w2 =[ -1,0,1; -2,0,2; -1,0,1];
G1=imfilter(img, w1);
G2=imfilter(img, w2);
G=abs(G1)+abs(G2);
subplot(2,2,1),imshow(img), title('原始图像');
subplot(2,2,2),imshow(abs(G1)), title('w1图像');
subplot(2,2,3),imshow(abs(G2)),title('w2滤波');
subplot(2,2,4),imshow(G),title('Sobel交叉梯度图像');
2
3
4
5
6
7
8
9
10
11
12
13
14

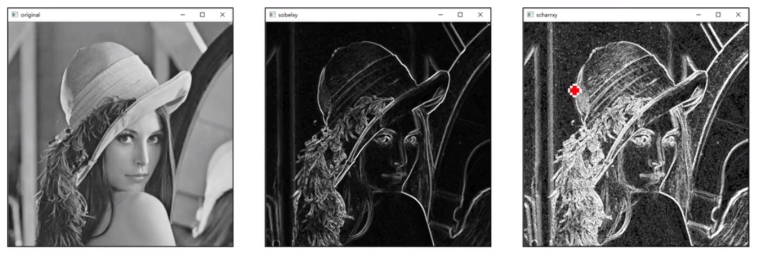

# scharr算子
- scharr算子的矩阵形式是(对4邻域的权重加大了)
- scharr算子比sobel算子的精确度更高
- 从卷积核可以看到，他的精确度体现在系数上的差别
- 右侧的scharry算子的精度更高
# 梯度阈值控制
第一种输出形式：根据梯度计算式，直接采用梯度算子输出g(x,y)=grad(x,y)，仅显示灰度变化比较陡的边缘轮廓，而灰度变化比较平缓或均匀的区域则呈黑色。
第二种输出形式：增加一个非负的阈值，适当选择T,可以使明显的边缘轮廓得到突出，又不会破坏原来平缓的背景。
g(x,y)=⎩⎪⎨⎪⎧gradx,y,grad(x,y)≥Tf(x,y),grad(x,y)≤T第三种输出形式：可以把明显的边缘用一个固定的灰度级LG来表示：
g(x,y)=⎩⎪⎨⎪⎧LG,grad(x,y)≥Tf(x,y),grad(x,y)≤T第四种输出形式：可以把背景用一个固定的灰度级LB来表示，便于研究边缘灰度的变化：
g(x,y)=⎩⎪⎨⎪⎧grad(x,y),grad(x,y)≥TLB,grad(x,y)≤T第五种输出形式：还可以把边缘和背景分别用LG和LB来表示，生成二值图像，便于研究边缘的位置：
g(x,y)=⎩⎪⎨⎪⎧LG,grad(x,y)≥TLB,其他
上述所有算子都是通过求一阶导数来计算梯度的，用于线的检测，在图像处理中，通常用于边缘检测。
在图像处理过程中，除了检测线，有时候也需要检测特殊点，这就需要用二阶导数进行检测。
# 2. 二阶微分法--拉普拉斯

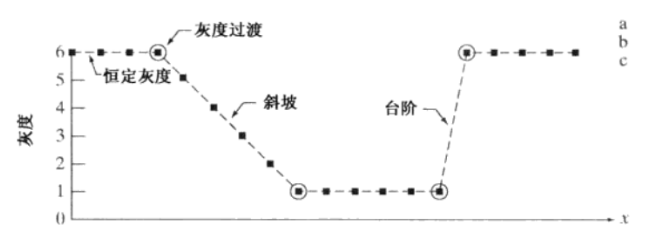

二阶微分在亮的一边是正的，在暗的一边是负的。常数部分为零。
二阶微分定义为：
将一维函数扩展到二维：
二阶微分的定义保证了以下几点：
- 在恒定灰度区域的微分值为0
- 在灰度台阶或斜坡的起点处微分值非零
可以看出，二阶微分可以检测出图像的边缘、增强细节
# Laplacian算子
- Laplace算子作为边缘检测之一，和Sobel算子一样也是工程数学中常用的一种积分变换，属于空间锐化滤波操作。
- 拉普拉斯算子（Laplace Operator）是n维欧几里德空间中的一个二阶微分算子，定义为梯度（▽f）的散度（▽·f）。
- 拉普拉斯算子也可以推广为定义在黎曼流形上的椭圆型算子，称为拉普拉斯-贝尔特拉米算子。
Laplacian算子是线性二阶微分算子，即
∇2f(x,y)=∂2x∂2f(x,y)+∂2y∂2f(x,y)对于离散的数字图像，二阶偏导数可以用二阶差分近似，可以得出Laplacian算子的表达式为:
∇2f(x,y)=f(x+1,y)+f(x−1,y)+f(x,y+1)+f(x,y−1)−4f(x,y)对应的矩阵算子（卷积核）为
⎣⎢⎡0101−41010⎦⎥⎤(拉普拉斯算子)
# Laplacian增强算子
- 表达式：
- 矩阵算子（卷积核）为
- 算子特点
- 在灰度均匀的区域或者坡度中间二阶差分为0，增强图像上像元灰度不变
- 在斜坡底或低灰度侧形成“下冲”，在斜坡顶或高灰度侧形成“上冲"
- 在图像边缘处理中，二阶微分的边缘定位能力更强，锐化效果更好，因此在进行图像边缘处理时，直接采用二阶微分算子而不使用一阶微分。
import cv2
a=cv2.imread('image\\lena256.bmp')
b=cv2.Laplacian(a,cv2.CV_64F)
b=cv2.convertScaleAbs(b)
cv2.imshow('a',a)
cv2.imshow('Laplacian',b)
cv2.waitKey()
cv2.destroyAllWindows()
2
3
4
5
6
7
8
# 扩展的Laplacian算子
对角线方向上也可以类似组成，
由于拉普拉斯算子是一种微分算子，因此强调的是图像中灰度的突变，并不强调灰度缓慢变化的区域。
拉普拉斯算子是对梯度求散度，在二维图像中，可以想象为二维流场，如果一个点的灰度值比周围低，就是汇聚点 sink，如果一个点的灰度值比周围高，就是发源点source，那么在如果在一个瀑布上，瀑布顶和瀑布低分别是source和sink，也就是可以识别出来。
这将产生把浅灰色边线和突变点叠加到暗色背景中的图像。将原图像和拉普拉斯图像叠加在一起的简单方法，可以复原背景特性并保持拉普拉斯锐化处理的效果。
def laplace2(img, sx = 1.0):
row = numpy.zeros((1, img.shape[1]))
img = numpy.row_stack((row, img, row))
col = numpy.zeros((img.shape[0], 1))
img = numpy.column_stack((col, img, col))
g = numpy.array(((1, 1, 1), (1, -8, 1), (1, 1, 1)))
g = -1 * g
re = numpy.zeros_like(img)
for i in range(1, img.shape[0] - 1):
for j in range(1, img.shape[1] - 1):
re[i, j] = (img[i-1 : i+2, j-1 : j+2] * g).sum()
re = re[1:-1, 1:-1]
return re
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

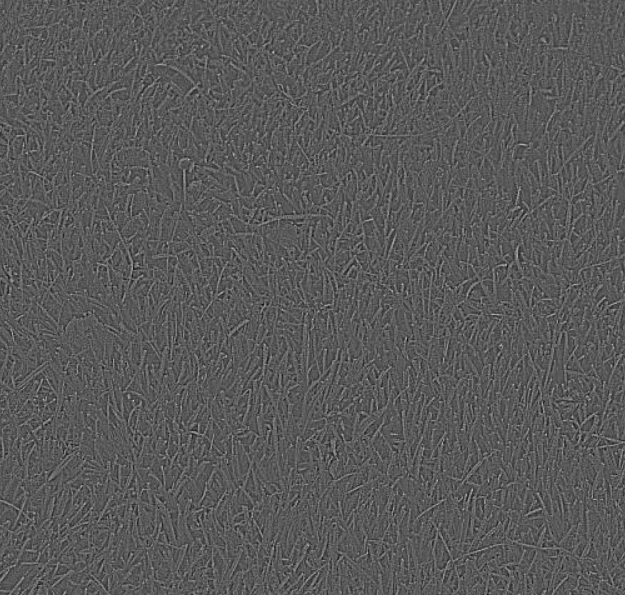

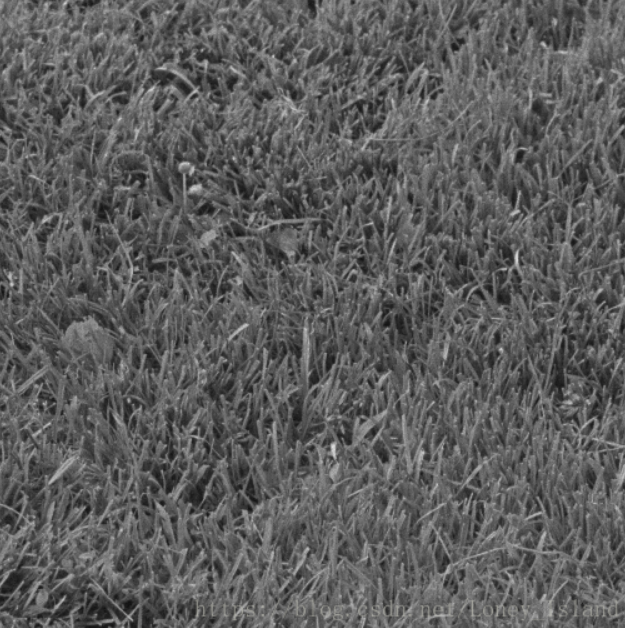

| 原图 | 拉普拉斯滤波 | 增强后的图片 |
|---|---|---|
 |  |  |

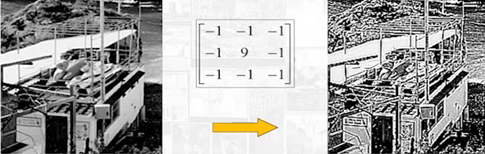

# 3. 高通滤波法--高通滤波算子
使用高通滤波算子和图像卷积来增强边缘，常用的算子有:
H1=⎣⎢⎡0−10−15−10−10⎦⎥⎤orH2=⎣⎢⎡−1−1−1−19−1−1−1−1⎦⎥⎤
# 总结

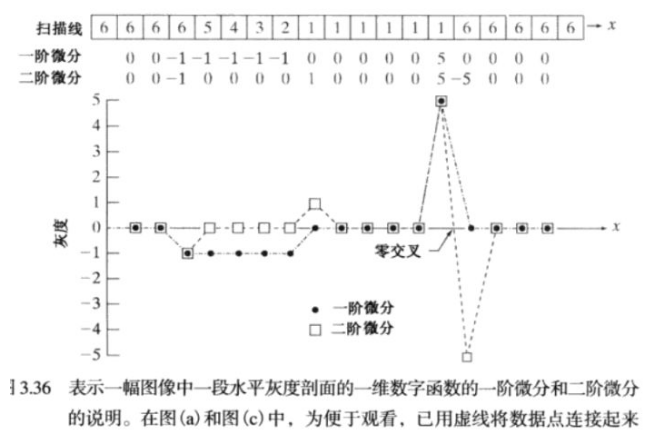

我们使用二阶微分来计算上面坐标中的点的话，就得到下图坐标系中方框所示的点。
一阶微分——导数大小——高度的变化率——梯度gradient——坡的倾斜程度——边缘只展示一条
二阶微分——导数变化情况——坡的凹凸度——边缘会展示两条
拉普拉斯算子，计算的是当前像素和周围的差异。而索贝尔算子算的其实是 它上面像素 和他底下像素的差异。
梯度是三维的，Laplacian后降维为1，仅保留其强度（散度）
Laplacian的价值就是体现梯度的强度：梯度告诉我们该点的质，而laplacian告诉我们该点的量。
# 图书文献
MOOC《数字图像处理》——武汉大学——4. 图像增强
